室内布线光缆预端接系统

该系统采用室内布线光缆,在工厂预端接LC/SC/FC插头并进行测试制成预端接主干布线光缆,与配套的光纤配线模块连接,实现部署光纤布线系统。

主要包括下列产品:1.扇形分支主干光

缆,2.旋出式光纤模块插盒,3.各类跳线等产品。

■ 可以提供可靠的质量保障和传输性能;

■ 基于模块化设计的系统允许快捷的连接系统部件,降低现场安装成本,符合部署数据中心的要求;

■ 与MPO高密度预端接产品相比,成本更低,传输性能良好,尤其适用于当前万兆光纤布线的场景。

LC/FC/SC型扇形分支主干光缆

■ 室内预端接扇形分支主干光缆采用室内布线光缆预端接而成,适用于多种光纤布线场合;

■ 连接器护套在光缆安装时对连接器插头提供保护,拉环方便布线施工;

■ 目前可以提供62.5/125μm(OM1)标准多模光纤,50/125μm激光优化万兆(OM3)多模光纤,和低水峰单模光纤的预端接扇形光缆。

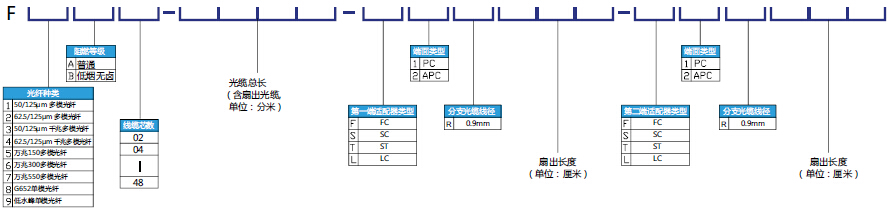

■ 室内预端接扇形光缆编号规则(每空格代表一位):

注:也可根据用户要求提供插头为FC、ST等其它类型的预端接扇出光缆。

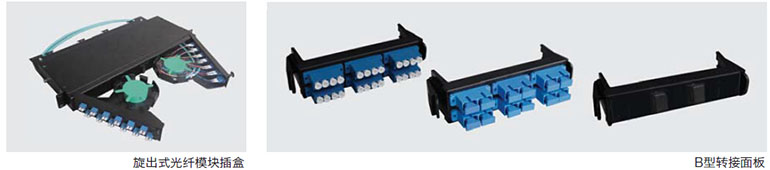

旋出式光纤模块插盒

■ 旋出式光纤模块插盒可安装于配套的光纤分线盒盒体组件上,如采用LC型适配器可组成1U48芯光纤分线盒;
■ 该托盘的特点是可以满足多种布线形式,既适用于安装预端接扇形光缆,也适用于施工现场进行插头的端接和磨接;
■ 模块旋出式结构,便于现场操作及维护;单点故障维修时,不会影响其他端口。
■ 由于旋出式光纤模块插盒有两种旋转方向,因此有左托盘和右托盘的区分。

注:也可根据用户要求提供端口为FC、ST等其它类型的模块插盒。

B型转接面板

■ B型转接面板可安装于配套的光纤分线盒盒体组件上,适用于MPO、LC、SC等光纤连接器之间的连接。

上述模块与光纤分线盒盒体套件组成1U和4U光纤分线盒(主要用于水平配线区和设备配线区),支持室内预端接布线光缆或现场磨接以及接续子的运用

光纤现场接续布线系统

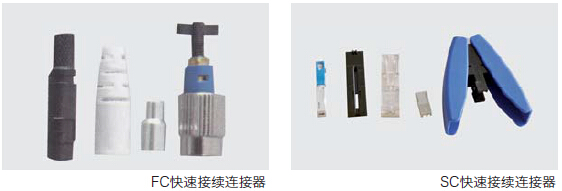

■ 采用光纤接续连接器,配合各种光纤配线架和光缆可构成光纤现场接续布线系统。

■ 光纤接续连接器配合光纤转接面板应用在数据中心内,替代传统的熔接施工,可节约有限的空间资源,减少线缆的冗余,让施工    和维护更方便。

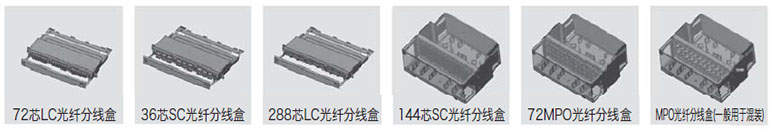

光纤分线盒及各类光纤跳线(配合用于前述光布线方案)（A型光纤分线盒盒体套件）

■ A型光纤分线盒盒体套件,高度1U, 19英寸通用配线架,可安装48芯MPO-LC模块插盒、旋出式模块插盒和转接面板,配线架的通    用性强,便于未来扩容升级。
■ 带有前、后理线架,方便光缆和跳纤的管理。

光纤分线盒及各类光纤跳线(配合用于前述光布线方案)（B型光纤分线盒盒体套件）

B型光纤分线盒盒体套件高度有1U和4U两种规格,可安装B型转接面板,配线架的通用性强,便于未来扩容升级。
■ 带有前、后理线架,方便光缆和跳纤的管理。
■ 可固定在标准19英寸机柜上

光纤跳线

■ 光纤跳线的种类有很多,根据接头形状可分为:FC、SC、ST、LC等;根据插芯的研磨方式可分为:PC、UPC、APC等;根据光纤种类可分为单模、多模 等;根据光缆芯数还分为单芯和双芯等。
■ 数据中心常用双芯跳线采用A-to-B的连接方式,每根光纤的位置A连到位置B,位置B连到位置A(见图 A-to-B双工跳线)。跳线的两端注明位置A或位置B。
■ 注:具体规格详见光系列产品

熔接型光纤布线方案

■ GP11 19”系列光纤分线盒适用于光纤系统的分线配线, 可安装于19”标准机柜,内部提供光纤熔接分配功能,充足的盘纤空间保障光缆的弯曲半径。整体结构合理,操作方便。外壳选用好的钢板制作,外形美观。可兼容FC、SC、ST、双芯 LC等多种形式的光纤适配器。
