【天纪精品】普天天纪 SmartelView Ⅱ智能布线系统

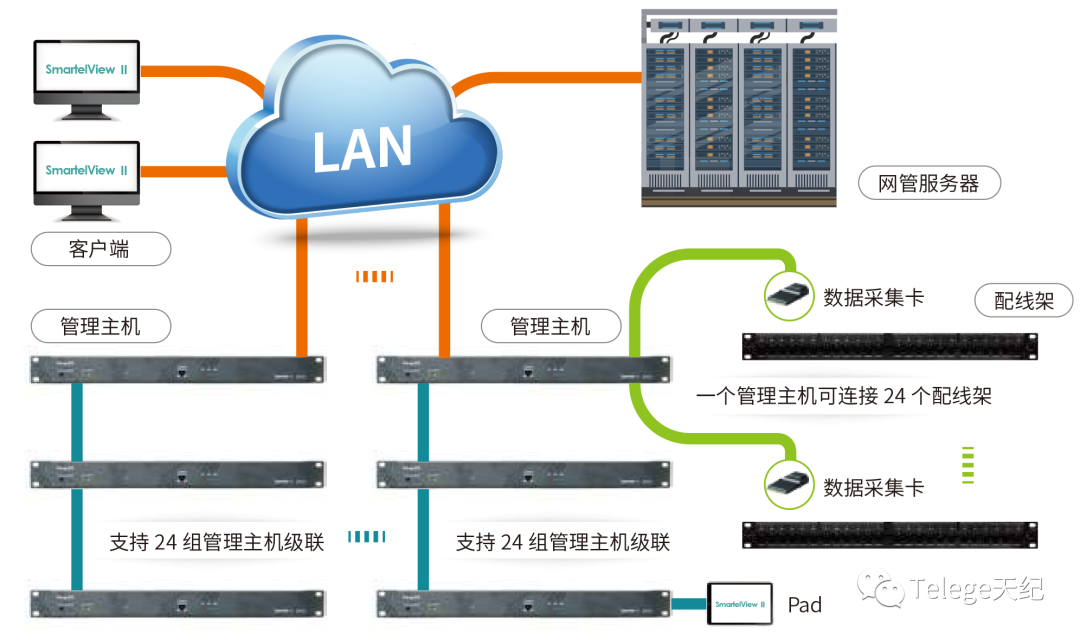

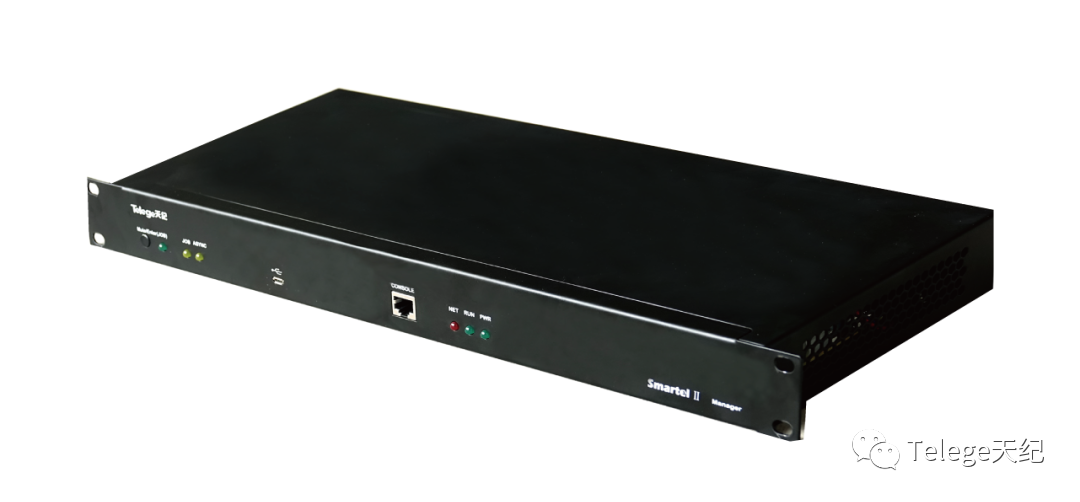

负责与数据采集卡和网管服务器的双向通信，从数据采集卡采集和分析数据，提供各种业务指示和告警指示，并向网管软件提供实时数据，也向数据采集卡传送各种控制命令。

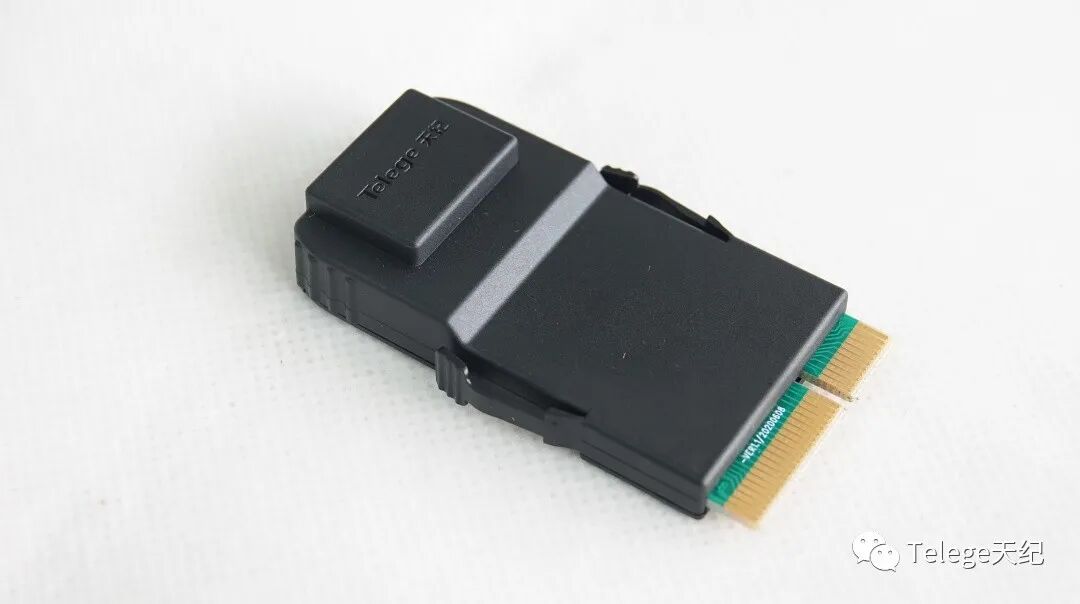

用于采集和管理配线架的装置，插拔式结构，通过高密度接插件插入配线架，数据采集卡自动识别和读取配线架类型和配线架端口跳线上的 ID，完成与管理主机的通信，并对配线架进行管理。数据采集卡适用于 SmartelView II 系列各种类型的铜缆光缆电子配线架。

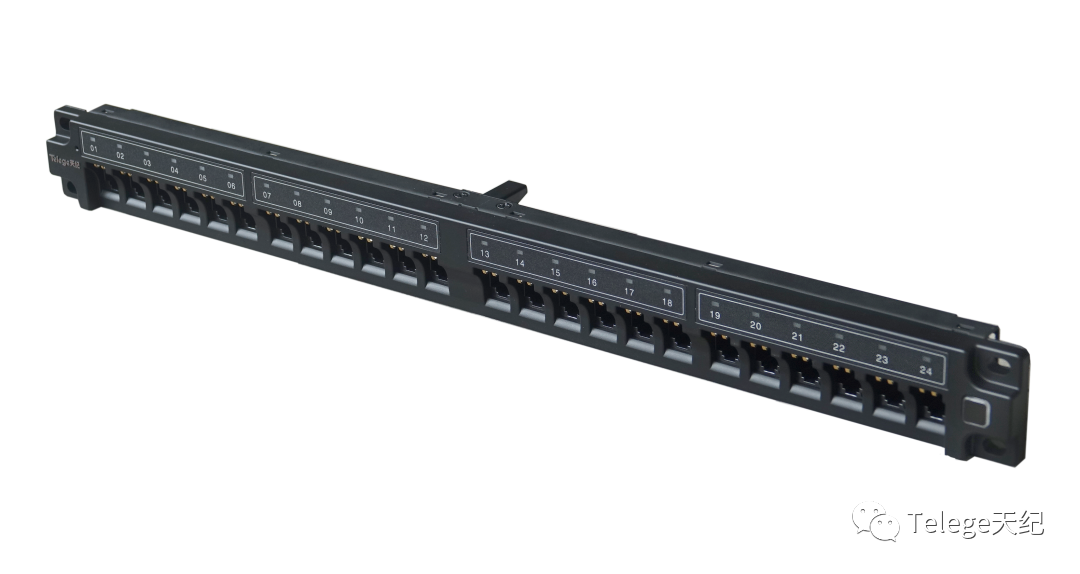

SmartelView II 铜配线架是一款 1U24 端口的模块化配线架 。分屏蔽和非屏蔽两种。可支持单配线架和双配线架的网络拓扑，配线架每个端口都有 ID 读写装置，系统根据从端口上读取的智能跳线的 ID 信息，实现配线架的智能化管理。

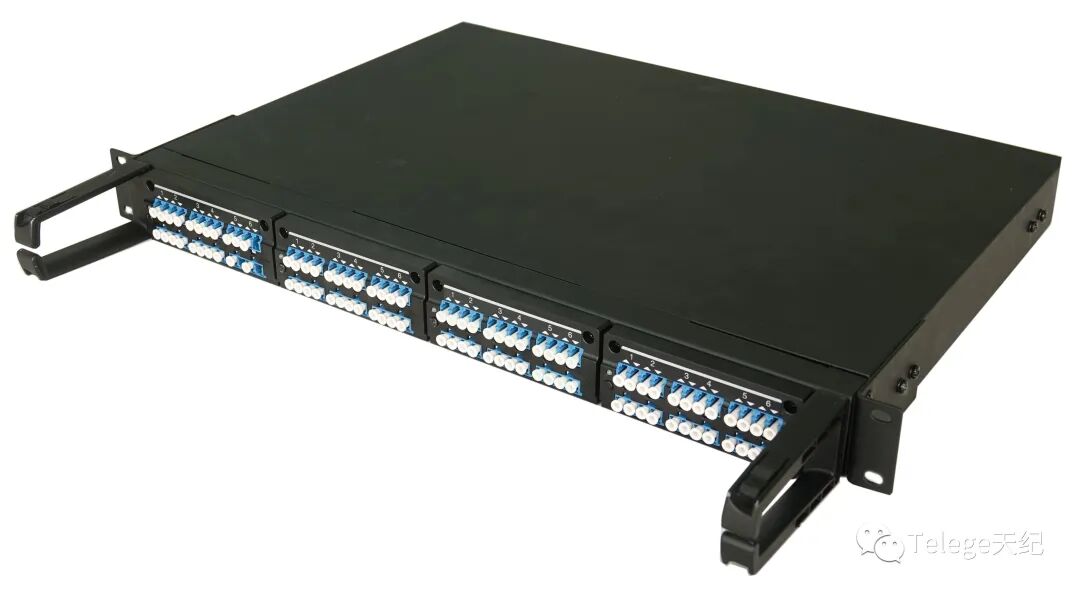

SmartelView II 光配线架采用模块化设计，最多可插入 4 个光模块插盒，可容纳 96芯 LC 型适配器。可支持单配线架和双配线架的网络拓扑，配线架每个端口都有ID读写装置，系统根据从端口上读取的智能跳线的 ID 信息，实现配线架的智能化管理。

智能铜跳线分为直连跳线和交连跳线，支持 6 类和 6A 类数据传输性能，智能铜跳线内置 eID 芯片，采用创新性的 RJ45 插头，插头带有金片传导，插入配线架可实时读取跳线信息。该产品采用高性能的多股线缆和先进的制造技术，制造工艺采用整体塑模成型，尾部有弯曲张力疏导结构，保障长期重复使用的可靠性要求。

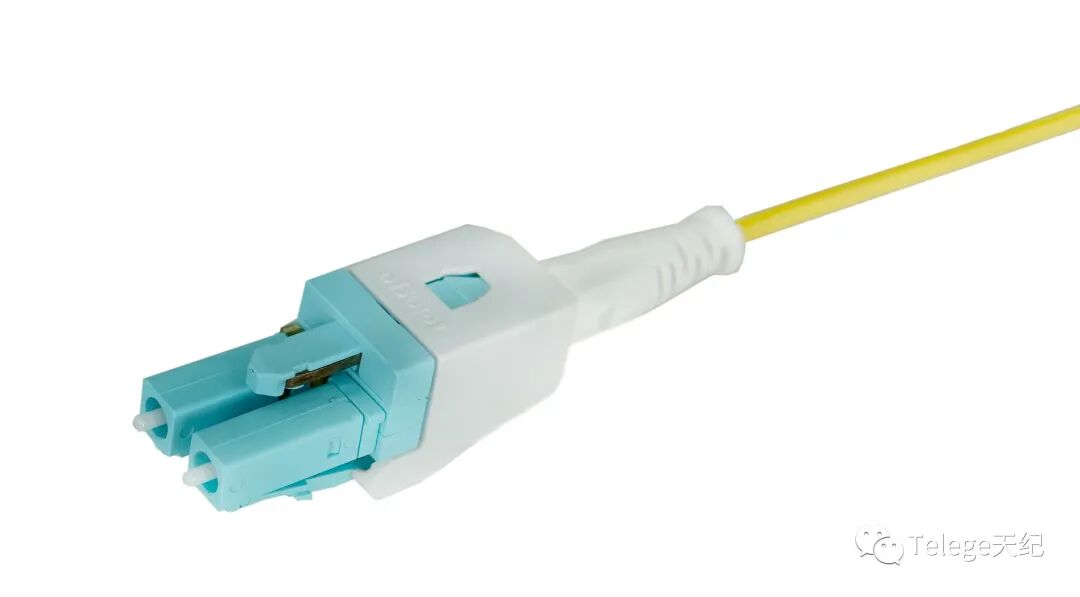

智能光跳线分为直连跳线和交连跳线，支持单模和多模 10G/40G/100G 的应用。智能光跳线内置 eID 芯片，采用创新性的一缆双芯结构，插头带有金片传导，可实时读取跳线信息。尾部有弯曲张力疏导结构，保障长期重复使用的可靠性要求。

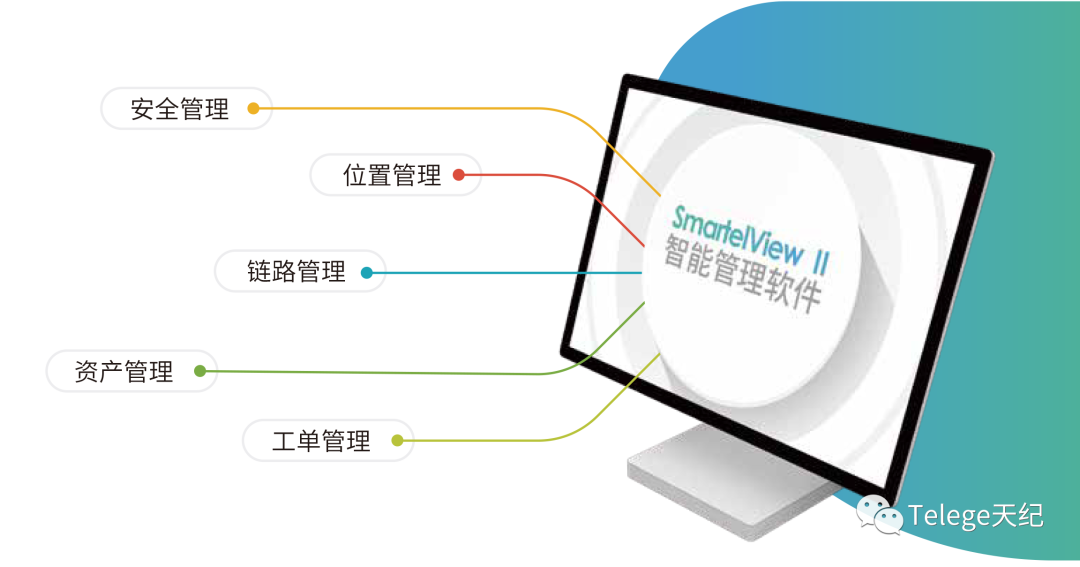

图形化显示，交互友好。可方便实现位置管理、链路管理、安全管理、工单管理、 资

产管理 5 大管理目标。支持远程管理。
